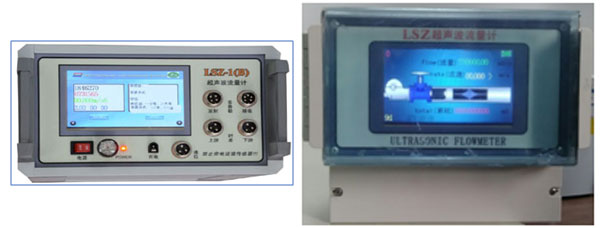

時差多普勒二合一流量產品介紹

主要功能及應用
·具備2聲道時差法，4個聲道單探頭多普勒法測量功能
·測量對象：滿管，非滿管，渠道
·測量介質：適用于凈水、污水、污泥、礦漿、化工原料、油品等各種液體
·換能器安裝方式：非接觸測量及浸入式測量
·測量方式：根據所測液體選擇時差法或多普勒法測量及自動切換測量
·時差法或多普勒法的傳感器通用，不用擔心傳感器選擇不匹配的問題

主要技術參數

時差法多普勒法
測量精度：±1.0%                                                 精度：±2.0%
測量介質：凈水、低雜質含量液體                         雜質含量：≥100mg/L，如污水、礦漿等
管材：碳鋼、硬質塑料、玻璃鋼等質密性導聲材料   渠道范圍：0.1-10m
管徑范圍：DN50mm ~ 5000mm                         管徑范圍：DN50mm~~5000mm
主機工作濕度：85%RH                                        測量盲區：?jiǎn)翁筋^100mm，雙探頭10mm
主機工作溫度：-10℃ ~ 55℃                                流速范圍：?jiǎn)翁筋^0.01m/s~~3m/s
主機防護等級：IP65                                                              雙探頭0.01-10m/s
傳感器防護等級：IP68                                          聲道數量：?jiǎn)翁筋^ 1-4聲道，雙探頭 1-2聲道
傳感器工作溫度：-20℃ ~ 80℃                             傳感器頻率：1000k，500k（可以與時差法互換）
流速范圍：0 ~ 30m/s                                          傳感器分類：管道插入式，管道外敷式，
電源：DC12-28V，AC185-250V                                              渠道浸水式
鋰電池供電：連續工作不小于4小時                        電源：DC12-24V，AC185-250V
重量：≤5Kg                                                          功率：＜15W
性能指標

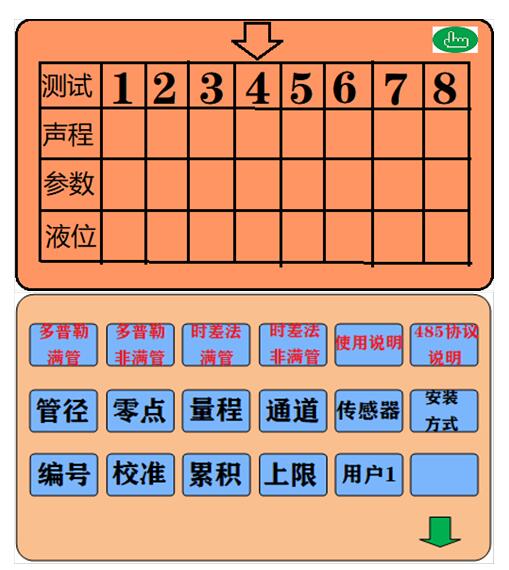

數據顯示：5吋彩色觸摸屏顯示及錄入，人機會(huì )話界面
電源電壓：DC12V~28V, AC220V±20%可選功率:＜15W
顯示內容：顯示滿管、非滿管、渠道的現場參數及瞬時流量、累計流量、流速、液位、信號波形等
傳感器配置：1個：?jiǎn)温暤蓝嗥绽諟y量
2個（標準配置）：2聲道多普勒1聲道時差測量
4個：4聲道多普勒2聲道時差測量
輸出信號：4-20mA， RS485-Modbus-RTU 協議，可按要求定制
液位輸入：RS485接口Modbus，投入式或超聲式
波形顯示：多普勒接收信號波形顯示
數據自動存儲：存儲卡每分鐘記錄一組數據可以連續存儲 3 年
環境溫度：-20 ~ 70℃
主機工作溫度：-20 ~ 55℃ 傳感器工作溫度  -20℃~80℃相對濕度：＜90%

主要特點
主機可接入2-4個傳感器同時進行時差法和多普勒法對滿管、非滿管以及明渠流量計量。
單探頭多普勒可以形成最多4個點測量，分別顯示每個測量點的流速及平均流速。例如探頭可以安裝在管道頂部、底部、管道中間位置，其測量數據的準確性和穩定性好于傳統的雙探頭連續波（CW）測量方式。
對于含有一定雜質的液體，通常時差法和多普勒法會(huì )同時進行有效測量，通過對2種測量方式的數據比對確定測量方式的適宜性。
對于雜質含量變化的液體，流量計可以自動切換到有效的測量方式，通常先進行時差法測量，如果接收信號不穩定，會(huì )轉換為多普勒測量方式，反之亦然。
由于主機帶有液位計接口，可以方便的進行非滿管及渠道流量測量，非滿管測量通常在管道頂部開孔安裝小盲區超聲液位計，配合單探頭多普勒進行測量。渠道流量測量接入投入式液位計以及浸水穿桿式探頭進行單探頭多普勒測量，安裝測量都很方便。
主機具有數據存儲功能，機內存儲大量安裝指導操作圖片及文本直觀形象操作。
